學員要求：

1.       必須具備機械圖紙閱讀能力 ( 即學習過《機械制圖》，《公差配合（或互換性）》，這兩門課 )；

2.       了解制造加工工藝概念，在設計或工藝或測量有2年以上實際工作經驗；

3.       建議需要將工作中的相關問題或問題圖紙，甚至實物（零件、工裝和檢具）帶到培訓現場；

4.       帶電腦，可3人用一臺（用于編寫計算神器）；

5.       本課程技術性較強，為確保能照顧到每位學員，建議學員人數25人以內。

培訓目標：

1.          工藝尺寸與連環：封閉環、組成環、工序尺寸和完工尺寸

2.          傳遞圖技巧：掛面圖、追蹤法、余量法

3.          計算方法和自制軟件工具

4.          解決工藝問題的各種思路

一、擒賊擒王  ——  甄別封閉環

1、尋找封閉環——看穿累積過程

1)   工藝過程

2)   夾具定位

在某制造過程中形成一個尺寸，該尺寸的值由制造過程中的來料誤差、設備誤差、夾具誤差和工藝方案決定，稱此尺寸為封閉環。

2、封閉環分類

1)   位置誤差

2)   方向誤差

3)   余量環

3、封閉環誤差來源

1)         工藝基準

2)         夾具定位

3)         子零件誤差

4)         設備精度

4、鏈環分類與解釋

1)   工序/測量尺寸

2)   增環、減環、補償環

《封閉環之歌》

封閉環它不簡單，兜兜繞繞幾道彎，幾序加工幾次傳。

誤差累計因何緣？設備來料有遺傳，夾具定位工藝難。

再來假設余量環，剖析黑皮不再難，只把它當封閉環。

二、順藤摸瓜 —— 繪制傳遞圖

1、第三代傳遞圖

1)      傳遞圖規則

a)   起點

b)  方向

c)   誰的誰

d)  因此而動

2)      工藝專用 —— 二環尺寸鏈

3)      公共環

4)      并聯與獨立尺寸鏈

2、一維線性工藝

1)      基準及定位誤差分析

a)   產品基準

b)  工序基準

c)   夾具定位基準

d)  測量基準

2)      掛面圖

a)   符號化工藝路線

b)  確定工藝參數

c)   確定余量位置和方向

3)      追蹤法

a)   確定封閉環

b)  封閉環編碼規則

c)   追蹤尺寸環要點

d)  追蹤基準要點

3、二維平面矢量工藝

1)      極限邊界構建誤差分布圖

2)      簡化幾何矢量圖

3)      幾何關系解析

4)      坐標投影解析

《傳遞口訣》

傳遞圖，算尺寸，求余量，位置與方向。

左下起，不間斷；看方向，左下減，右上增。

同軸關系分兩段。

復雜工藝掛面圖，線性尺寸追蹤求；

徑向尺寸珠簾圖，淬火鍍層任我游；

幾何結構矢量圖，封閉環當投影軸。

三、精打妙算 —— 巧用計算法

1、計算基礎

1)      疊加思路：極限法與概率法

2)      目標環：正、反、中間計算

3)      最大最小值法、列表法

2、必備Excel技能

1)      列表界面設計

2)      輸入輸出參數識別

3)      Excel程序邏輯

4)      總分表聯動取值

3、熱處理案例

1)      模型建立

2)      膨脹系數

3)      膨脹誤差

4)      傳遞圖補償

5)      表格設計

4、全微分

1)      子環到自變量

2)      應變量增量到閉環公差

5、計算公式

四、有的放矢 —— 篩選解決環

1、封閉環結構：A ± B

1)      A:基本尺寸

2)      B:公差值

2、余量環分析法

3、調整公差思路與案例

1)      貢獻率

2)      工藝

3)      統計公差

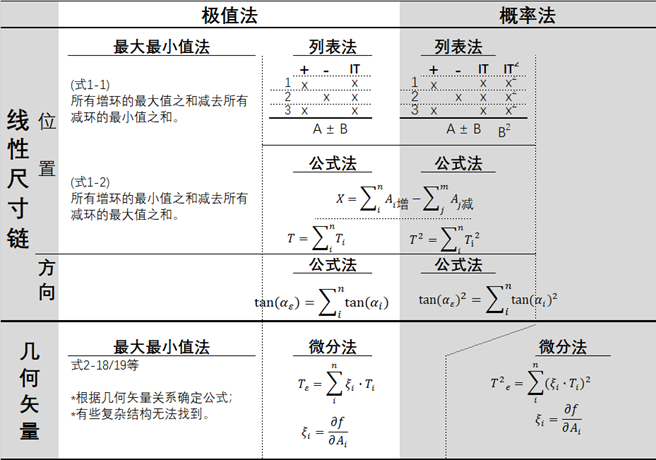

線性算術：

X =

   =

幾何矢量全微分：

X = +

 =  +

4)      補償環

5)      設備精度

6)      產品設計

4、總結復習
